TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒

?

?

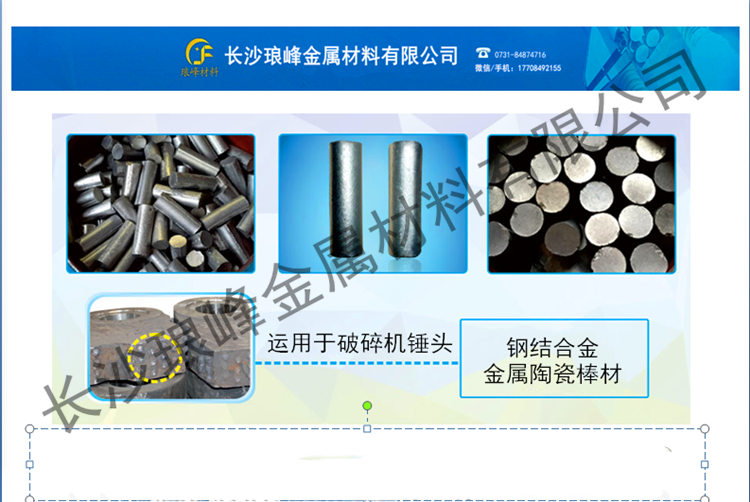

TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒是采用碳化鈦、錳、鐵、鎳等多種金屬及金屬碳化物粉末通過(guò)粉末冶金的方法生產(chǎn)出來(lái)的一種金屬陶瓷材料，硬度HRC60-62，密度6.2±0.2 g/cm3，主要應(yīng)用于破碎機(jī)高錳鋼錘頭。

?

長(zhǎng)沙瑯?lè)褰饘俨牧嫌邢薰旧a(chǎn)的TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒產(chǎn)品優(yōu)勢(shì)：

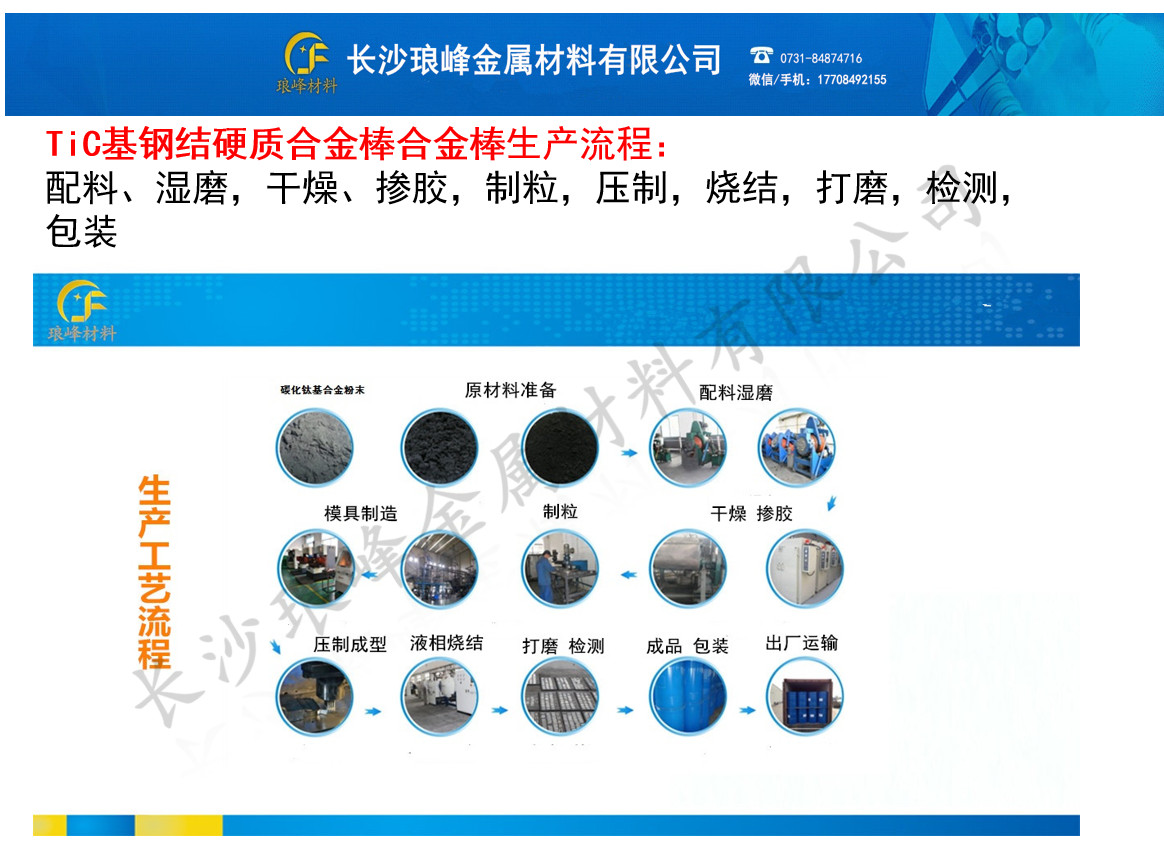

采用高純錳粉、鐵粉、鎳粉及公司自產(chǎn)的高純碳化鈦粉末作為原材料，保證了TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒的產(chǎn)品質(zhì)量

公司獨(dú)創(chuàng)的金屬陶瓷添加劑應(yīng)用技術(shù)，使合金晶粒致密化，

獨(dú)特?zé)Y(jié)技術(shù)保證了合金的各項(xiàng)性能穩(wěn)定

?

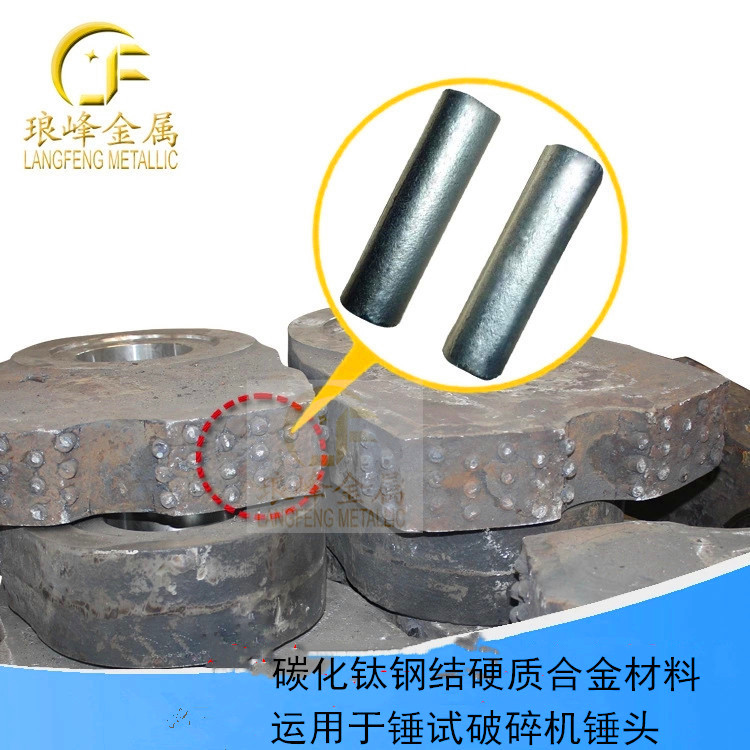

工作原理：采用低成本的高錳鋼或超高錳鋼為大型耐磨件基體材料，在它們的工作部位復(fù)合鑲嵌TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒，使雙金屬?gòu)?fù)合耐磨件的磨損面具有優(yōu)良的耐磨性，非磨損面具有優(yōu)異的塑性和沖擊韌性。已成功用于大型顎板、軋臼壁、破碎壁、立磨磨輥、立磨磨盤襯板、反擊破板錘上，經(jīng)用戶裝機(jī)使用，一致反映效果良好。

?

?

使用優(yōu)點(diǎn)：均勻分布在工作部位的碳化鈦金屬陶瓷棒耐磨性能高，有效減少了基體高錳鋼的磨損，使制造礦石破碎機(jī)的鄂板和研磨礦粉的磨機(jī)襯板，錘頭，立磨磨輥、輥套、磨盤等配件使用，維修量和更換量顯著減少;

TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒硬度不能高于HRC62，HRC60，因?yàn)樗c高錳鋼基材相結(jié)合，有一個(gè)特點(diǎn)，在強(qiáng)烈的沖擊、擠壓條件下，表層迅速發(fā)生加工硬化現(xiàn)象，使其在保持韌性和塑性的同時(shí)硬化層具有良好的耐磨性能。如果TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒的本身硬度過(guò)高，在使用過(guò)程中會(huì)脆，發(fā)生斷裂現(xiàn)象。

TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒生產(chǎn)高錳鋼錘頭的方法及工藝流程：

模具開孔（適合木模、砂模及消失模）→焊接鐵釘（用氬弧焊將鐵釘焊接在棒材上，焊接鐵釘?shù)哪康氖枪潭ò舨模舨闹萌肽＞咧校ㄟm合木模、砂模及消失模）→模型涂層（涂層3次烘干3次）→澆鑄及密封定型→表面處理。

TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒與硬質(zhì)合金棒的對(duì)比：

首先，TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒成本遠(yuǎn)遠(yuǎn)低于硬質(zhì)合金棒，其次TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒與高錳鋼基材相結(jié)合才能發(fā)揮其作用，硬質(zhì)合金可與高錳鋼耐磨件，高鉻耐磨件鑲嵌，第三點(diǎn)兩者加工方式不同，碳化鈦金屬陶瓷棒是鑄造工藝，硬質(zhì)合金一般為鑲嵌工藝。

?

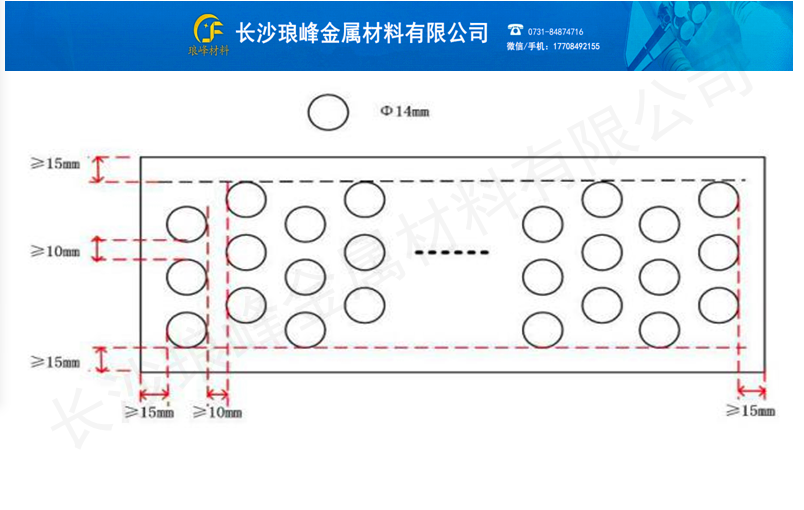

我們?yōu)闅W洲客戶設(shè)計(jì)的將TM52碳化鈦基金屬陶瓷鋼結(jié)硬質(zhì)合金棒澆鑄在高錳鋼錘頭里面的錘頭底部平面圖：
